Router-on-a-Stick og statisk routing til et servernetværk

Formål

I denne opgave skal I opbygge et nyt netværk fra bunden i Cisco Packet Tracer.

Netværket skal bygges med:

  • to routere

  • to switche

  • tre klient-VLANs

  • Router-on-a-Stick

  • et transit-VLAN mellem routerne

  • et separat servernetværk

  • statisk routing

Formålet er at forbinde virksomhedens klientnetværk med et servernetværk, som ligger bag en anden router.

I skal lære at:

  • konfigurere basisindstillinger på Cisco-udstyr

  • oprette VLANs, access-porte og trunk-forbindelser

  • konfigurere Router-on-a-Stick

  • forbinde to routere gennem et VLAN på switchene

  • konfigurere statiske ruter

  • forstå behovet for returruter

  • teste kommunikationen og dokumentere løsningen i Excel

Der lægges lige så stor vægt på dokumentationen som på den tekniske løsning.

Opgaven

Virksomheden Holmehave IT skal have etableret et nyt netværk.

Administration, Support og Kontor skal placeres i hvert sit VLAN. Router R1 skal stå for routing mellem disse VLANs.

Virksomhedens server skal placeres i et separat netværk bag router R2.

R1 og R2 må ikke forbindes direkte med hinanden. Forbindelsen skal føres gennem SW1 og SW2 i et fælles transit-VLAN.

Alle klientcomputere skal kunne kommunikere med serveren.

Hele løsningen skal opbygges i en ny og tom Packet Tracer-fil. HSRP og dynamisk routing indgår ikke i denne opgave.

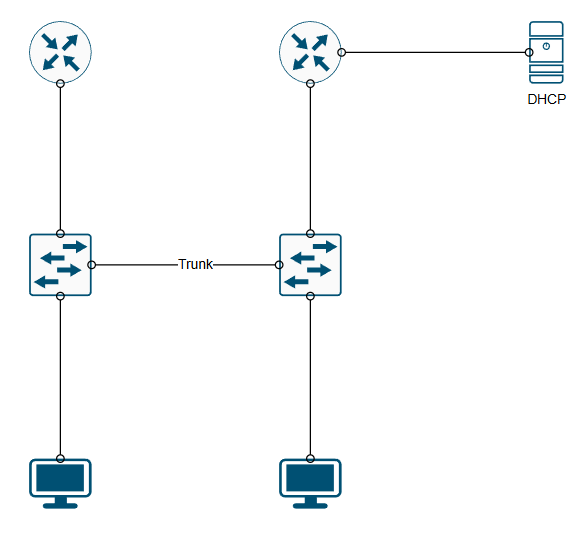

Topologi

Netværket skal indeholde:

  • 2 × Cisco 2911-routere: R1 og R2

  • 2 × Cisco 2960-switche: SW1 og SW2

  • 6 × klientcomputere

  • 1 × server: SRV01

Router-on-a-Stick og statisk routing til et servernetværk.png

Der placeres én computer fra hvert klient-VLAN på hver switch.

Serveren forbindes direkte til R2’s andet netværksinterface.

VLAN-plan

Følgende VLANs skal oprettes på begge switche:

VLAN-ID VLAN-navn Netværk Gateway
10 Administration 192.168.10.0/24 192.168.10.1
20 Support 192.168.20.0/24 192.168.20.1
30 Kontor 192.168.30.0/24 192.168.30.1
100 Transit 10.0.0.0/30 Ikke relevant

VLAN 100 skal kun anvendes til forbindelsen mellem routerne.

Servernetværket er 192.168.40.0/24. Det ligger direkte bag R2 og skal ikke oprettes som VLAN på switchene.

IP-plan

Enhed Interface IP-adresse Funktion
R1 GigabitEthernet0/0.10 192.168.10.1/24 Gateway til Administration
R1 GigabitEthernet0/0.20 192.168.20.1/24 Gateway til Support
R1 GigabitEthernet0/0.30 192.168.30.1/24 Gateway til Kontor
R1 GigabitEthernet0/0.100 10.0.0.1/30 Forbindelse til R2
R2 GigabitEthernet0/0 10.0.0.2/30 Forbindelse til R1
R2 GigabitEthernet0/1 192.168.40.1/24 Gateway til servernetværket
SRV01 FastEthernet0 192.168.40.10/24 Server

Serverens default gateway skal være 192.168.40.1.

Transitnetværket anvender subnetmasken 255.255.255.252.

Forbindelser og porte

Enhed og port Forbindes til Porttype på switchen
R1, GigabitEthernet0/0 SW1, GigabitEthernet0/1 Trunk
SW1, GigabitEthernet0/2 SW2, GigabitEthernet0/1 Trunk
SW2, GigabitEthernet0/2 R2, GigabitEthernet0/0 Access, VLAN 100
R2, GigabitEthernet0/1 SRV01 Ikke relevant

Computerne skal forbindes til access-porte i de korrekte VLANs. Gruppen skal selv udarbejde portplanen for computerne.

Basisopsætning

Alle routere og switche skal som minimum konfigureres med:

  • korrekt hostname

  • deaktivering af DNS-opslag ved fejltastninger

  • enable secret

  • adgangskode på console- og VTY-linjerne

  • kryptering af adgangskoder

  • MOTD-banner

  • beskrivelser på benyttede interfaces

  • lukning af ubenyttede switchporte

  • gemt konfiguration

Konfiguration af switche

På begge switche skal I:

  1. Oprette VLAN 10, 20, 30 og 100.

  2. Navngive VLANs korrekt.

  3. Konfigurere computerportene som access-porte.

  4. Placere computerportene i de korrekte VLANs.

  5. Konfigurere forbindelsen mellem switchene som trunk.

  6. Tillade VLAN 10, 20, 30 og 100 på trunk-forbindelsen.

Forbindelsen fra SW1 til R1 skal være trunk.

Forbindelsen fra SW2 til R2 skal være en access-port i VLAN 100.

Switchene skal kun transportere trafikken. De skal ikke stå for routing mellem netværkene.

Router-on-a-Stick

R1 skal konfigureres med subinterfaces til VLAN 10, 20, 30 og 100.

Hvert subinterface skal:

  • tilknyttes det korrekte VLAN med 802.1Q

  • have IP-adressen fra IP-planen

  • have en beskrivelse

Det fysiske interface mod SW1 skal aktiveres, men må ikke have sin egen IP-adresse.

R2 skal have IP-adresser direkte på sine to fysiske interfaces. Der skal ikke anvendes subinterfaces på R2.

DHCP

R1 skal uddele adresser til klienterne.

VLAN DHCP-område Default gateway
10 192.168.10.100–199 192.168.10.1
20 192.168.20.100–199 192.168.20.1
30 192.168.30.100–199 192.168.30.1

Ekskluder de nødvendige adresser, så kun de angivne områder uddeles.

Alle klientcomputere skal anvende DHCP.

Serveren og routerne skal anvende statiske IP-adresser. Der skal ikke konfigureres DHCP i transitnetværket eller servernetværket.

Statisk routing

Routerne kender automatisk deres direkte tilsluttede netværk. De øvrige netværk skal tilføjes med statiske ruter.

R1

R1 skal have en statisk rute til:

Destinationsnetværk Next hop
192.168.40.0/24 10.0.0.2

R2

R2 skal have returruter til:

Destinationsnetværk Next hop
192.168.10.0/24 10.0.0.1
192.168.20.0/24 10.0.0.1
192.168.30.0/24 10.0.0.1

I skal kunne forklare:

  • hvad en statisk rute er

  • hvad next hop betyder

  • hvorfor R1 skal kende servernetværket

  • hvorfor R2 skal have returruter til klientnetværkene

  • hvorfor forbindelsen til R2 kan føres gennem en switch

Funktionskrav

Når netværket fungerer, skal følgende være opfyldt:

  • Alle klienter modtager korrekte DHCP-indstillinger.

  • Computere i samme VLAN kan kommunikere på tværs af switchene.

  • Computere i forskellige VLANs kan kommunikere gennem R1.

  • R1 og R2 kan kommunikere gennem VLAN 100.

  • Alle klient-VLANs kan kommunikere med serveren.

  • Routerne viser de nødvendige statiske ruter.

Test af netværket

Test Handling Forventet resultat
1 Kontroller klienternes IP-indstillinger Korrekt DHCP-adresse, maske og gateway
2 Ping mellem computere i samme VLAN på hver sin switch Ping lykkes
3 Ping mellem VLAN 10 og VLAN 20 Ping lykkes
4 Ping fra R1 til 10.0.0.2 Ping lykkes
5 Ping fra serveren til 192.168.40.1 Ping lykkes
6 Kontroller routingtabellen på R1 Ruten til servernetværket findes
7 Kontroller routingtabellen på R2 Alle tre returruter findes
8 Ping serveren fra VLAN 10, 20 og 30 Ping lykkes
9 Fjern midlertidigt returruten til VLAN 10 på R2 Ping fra VLAN 10 til serveren fejler
10 Gendan returruten og gentag testen Ping lykkes igen

Test 9 og 10 skal bruges til at forklare, hvorfor en forbindelse kræver en vej både frem og tilbage.

Dokumentation og aflevering

Hele løsningen skal dokumenteres i Excel.

Dokumentationen skal indeholde:

  • topologi og udstyrsliste

  • portplan

  • VLAN- og IP-plan

  • DHCP-konfiguration

  • router- og switchkonfigurationer

  • oversigt over statiske ruter og next hop

  • testresultater

  • fejllog

  • kort konklusion

Alt, hvad der konfigureres, skal dokumenteres. Skærmbilleder og kommandooutput skal forklares
